Кабельный журнал в Excel: образец по ГОСТ, трассы, длины, марки кабелей — скачать

Кабельный журнал до 500 кабелей: марка, жилы и сечение, длины по проекту и по факту, трассы, испытания изоляции, учёт барабанов и сводка по маркам.

Для чего

Кабельный журнал обычно ведут в разрозненных файлах, и к сдаче объекта выясняется, что длины не сходятся, часть кабелей не испытана, а на барабане осталось неизвестно сколько. Здесь по каждому кабелю считаются запас и статус, а сводка показывает перерасход в метрах по маркам и остатки на барабанах.

Что внутри

• «Справочники»: марки кабелей, сечения, способы прокладки, щиты и потребители, исполнители, параметры (допустимый запас длины, минимальное сопротивление изоляции, малый остаток барабана).

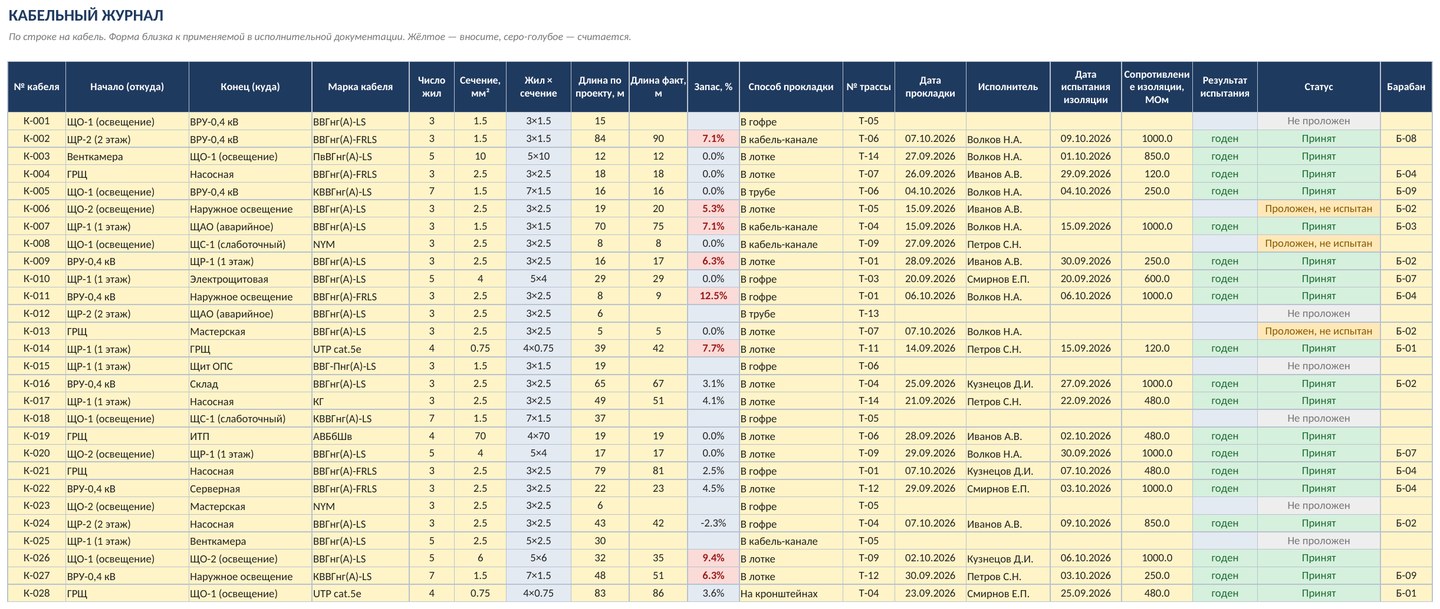

• «Кабельный журнал»: до 500 кабелей — номер, начало и конец, марка, жилы × сечение (собирается формулой), длина по проекту и факт, запас, способ прокладки, трасса, дата, исполнитель, испытание изоляции, статус.

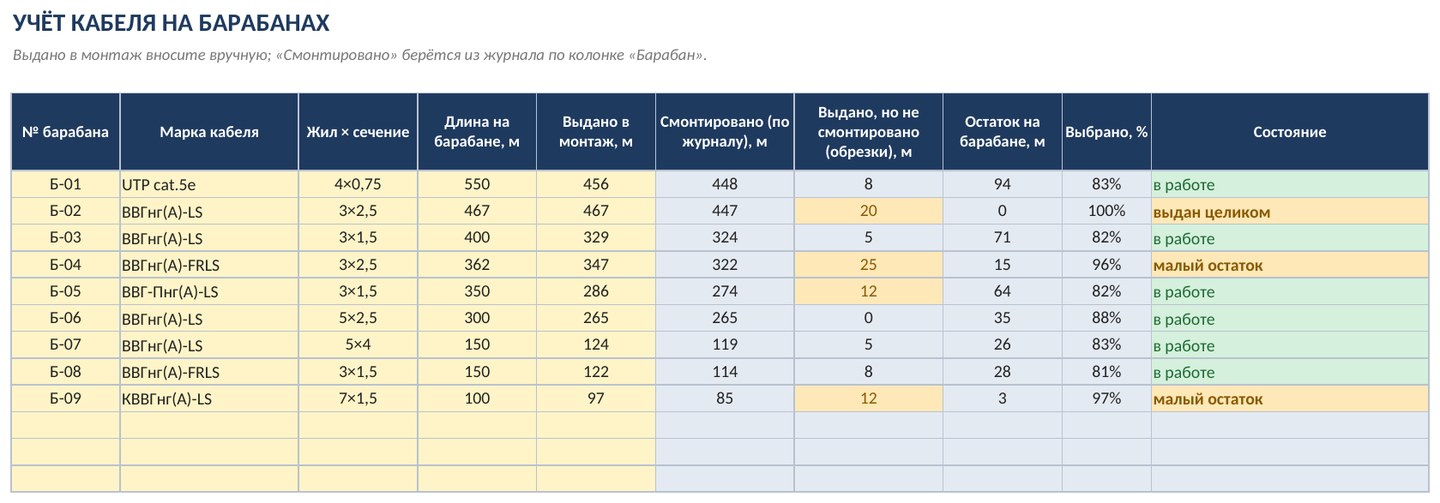

• «Барабаны»: до 40 барабанов — длина, выдано в монтаж, смонтировано по журналу, обрезки, остаток и состояние.

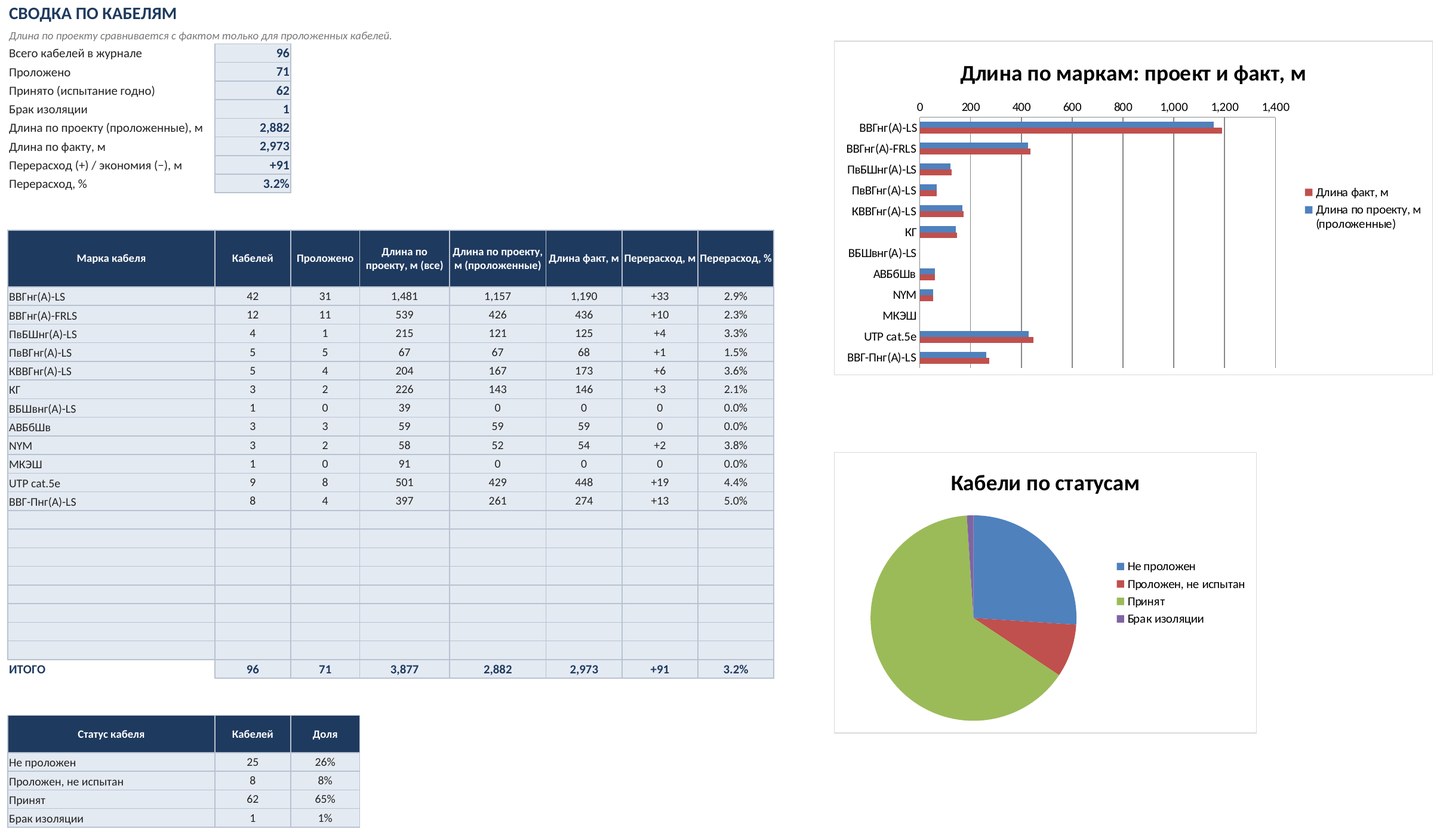

• «Сводка по маркам»: число кабелей, суммарная длина по проекту и факту, перерасход, статусы, две диаграммы.

Кому подойдёт

Электромонтажникам и прорабам, ИТР и мастерам строительных и монтажных организаций, службам заказчика и технадзору, инженерам предприятий и учреждений, которым нужно вести учёт проложенных кабелей и готовить материалы к исполнительной документации.

Скачать кабельный журнал в Excel

В комплекте пустая таблица и заполненный образец с вымышленными данными: на нём видно, как работают формулы и проверки. Это эксель-таблица на обычных формулах, а не бухгалтерская программа. Все исправления и новые версии проекта вы получаете бесплатно.

Совместимость

Excel 2007 и новее, LibreOffice. Без макросов. Ставки, пороги и нормативные значения вынесены в параметры: перед работой сверьте их с действующими актами. Расчёт ориентировочный.

Частые вопросы

Это официальная форма кабельного журнала?

Нет. Форма близка к применяемой в исполнительной документации, но это рабочий журнал для учёта. Если заказчик требует свой бланк, перенесите в него данные из таблицы.

Как собирается колонка «Жил × сечение»?

Формулой из двух ячеек: число жил и сечение. Например, 5 и 2,5 дают «5×2,5». Вручную её вводить не нужно.

Откуда берётся статус кабеля?

Из дат и результата: нет даты прокладки — «Не проложен»; нет испытания — «Проложен, не испытан»; сопротивление не меньше заданного минимума — «Принят», иначе «Брак изоляции».

Какое сопротивление изоляции считать нормой?

Минимум вы задаёте сами на листе «Справочники». Возьмите значение из проекта и действующих правил, сверяйте с действующей редакцией.

490 ₽ · версия 1.0
